Замена microUSB-коннектора в Explay Tornado

Компания «Explay», российский OEM-поставщик различной цифровой техники, работает на рынке электроники с 2005. Многие потребители помнят, что она получила широкое распространение и определенную известность с выпуском различных недорогих MP-3 плееров и наушников.

Как и большинство небольших компаний, «Explay» постепенно вошла и на рынок смартфонов и планшетов со своим предложениями в основном в бюджетном ценовом сегменте. Отсюда и некоторые заимствования в дизайне устройств и аксессуаров, и использование доступных компонентов, и соответствующее цене качество в целом. Поэтому поломки смартфонов данной марки это не редкость, но их стоимость позволяет просто покупать новый аппарат Explay. Хотя в этом случае речь идёт о серьёзных проблемах, мелкий же ремонт является объективной тратой денег. Тот же поврежденный разъём microUSB в следствии неудачного падения или агрессивной эксплуатации может быть заменён довольно быстро и по доступной цене, что важно, ведь розничная стоимость аппарата даже в кризисном 2015 году начинается с отметки примерно в 4 500 рублей по данным Яндекс.Маркет за февраль.

Несмотря на наличие сети авторизованных сервисных центров, например, в Москве таких 5, удобнее зачастую отремонтироваться в сервисе в своём районе, особенно если оборудование и качество работы его специалистов ничуть не уступает предлагаемому компанией-производителем. Наши точки по ремонту в Москве и Зеленограде предлагают именно такой уровень выполнения работ, а для читателей нашего сайта, которым нравится видеть процесс ремонта изнутри, мы предлагаем пошаговую инструкцию по разборке Explay Tornado и замене коннектора microUSB:

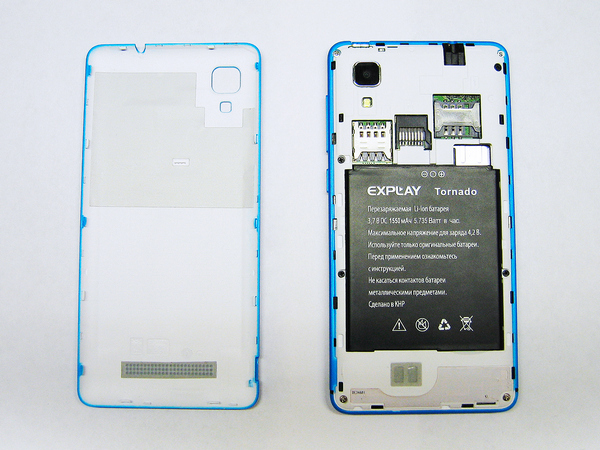

1. Лёгким движением снимаем яркую заднюю крышку и извлекаем батарею.

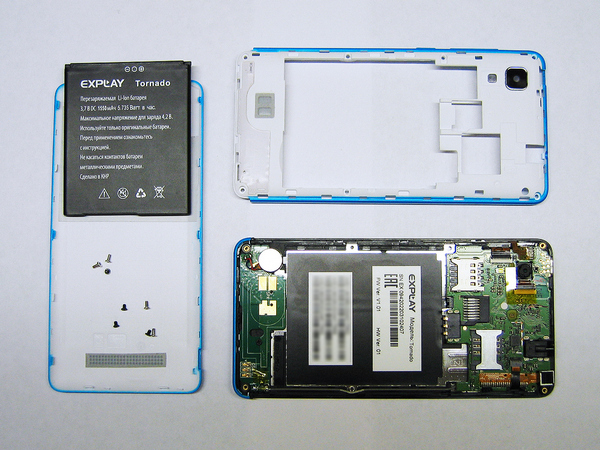

2. Один за одним откручиваем 8 винтиков по периметру и снимаем пластиковую корпусную часть.

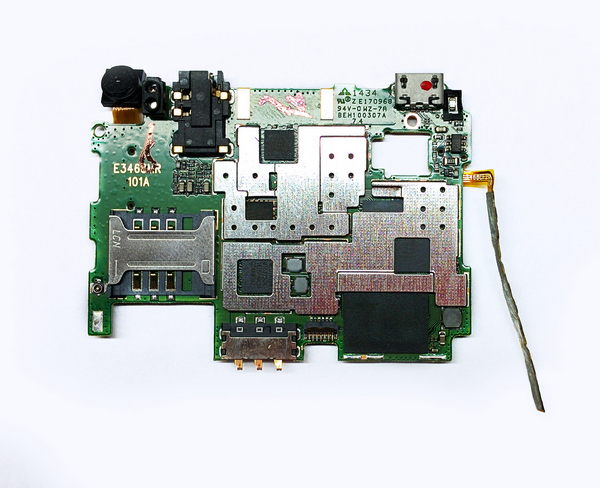

3. Извлекаем системную плату с расположенным на ней коннектором питания и передачи данных.

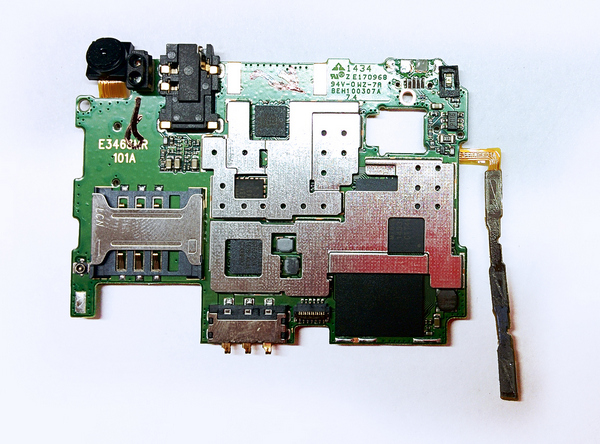

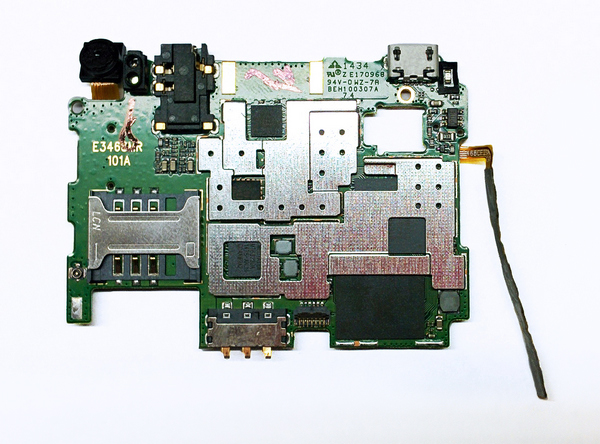

4. Производим замену дефектного разъёма.

5. Проверяем установленный коннектор на работоспособность с помощью подключения Explay Tornado к компьютеру. На дисплее смартфона появляется индикация зарядки, а ПК определил устройство и готов к передачи данных.

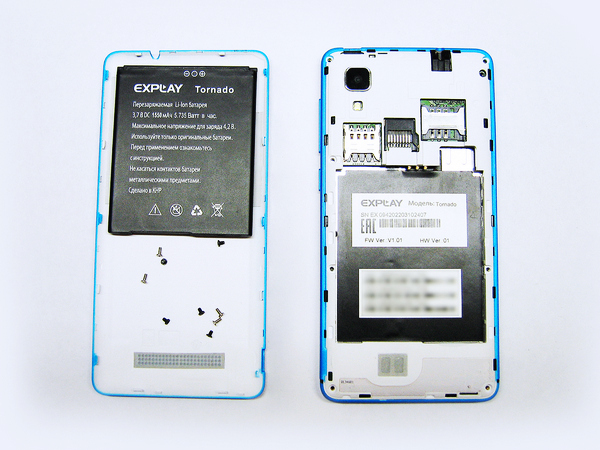

6. В завершении ремонта фиксируем microUSB на печатной плате двухсоставным компаундом, а затем производим сборку аппарата, после чего процедура по замене разъёма завершена.
