Как разобрать Nokia Lumia 520

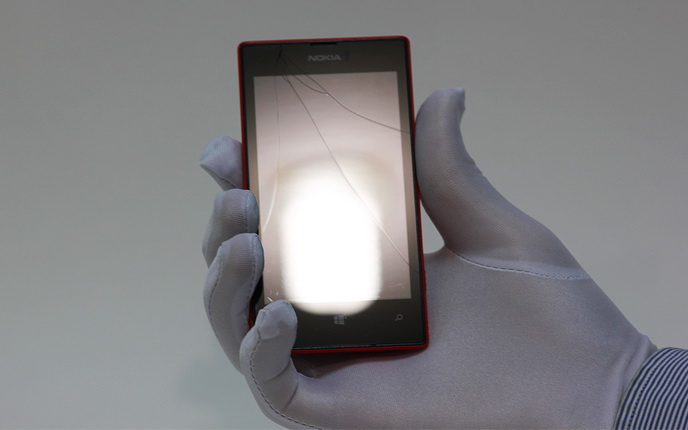

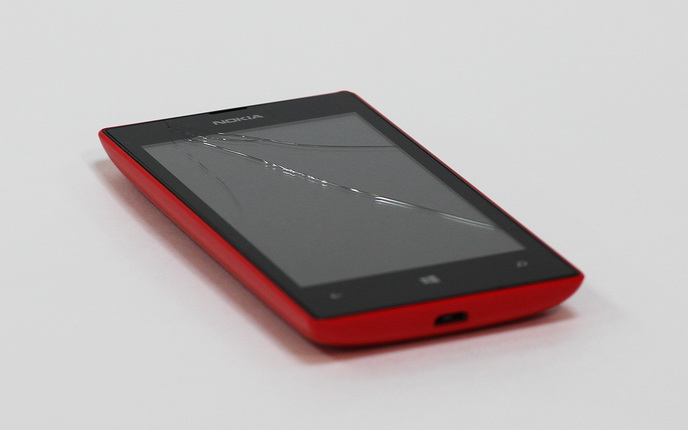

Вы являетесь счастливым обладателем Nokia Lumia 520, но в результате падения вашего любимца озабочены появившимися полосами на дисплее, пропавшим изображением или битыми пикселями?

По всей видимости, Люмии 520 потребуется замена всего сенсорного блока или отдельно дисплея и тачскрина.

Идеально правильным решением будет обращение к специалистам мобильного сервиса, которые проведут полную техническую диагностику и замену нужных запчастей. При сервисе находится большой склад оригинальных запчастей. Если вас смутит их цена, вам предложат качественные аналоги, которые значительно уступают по цене оригиналам.

И все же встречаются продвинутые гики, умельцы все делать своими руками. Именно для таких читателей мы предлагаем вместе с инженером подробно рассмотреть, как разобрать смартфон нокия люмия 520 и попробовать самостоятельно поменять тачскрин (стекло).

Пошаговая инструкция по разборке и замене тачскрина

1. Для работы надо подготовить чистую поверхность без наклона (в противном случае рискуем потерять мелкие запчасти), особые перчатки (как защита от статики) и сам поврежденный аппарат.

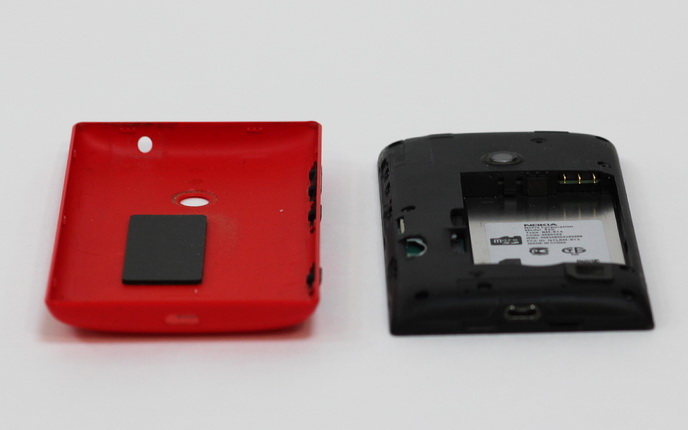

2. Для того чтобы разобрать Nokia Lumia 520 открываем заднюю крышку и извлекаем аккумулятор.

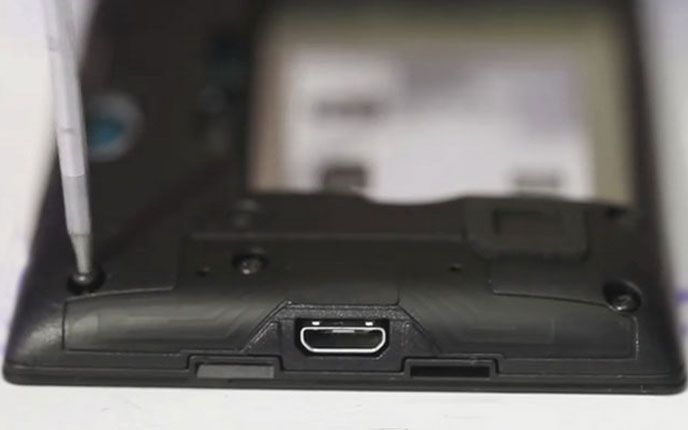

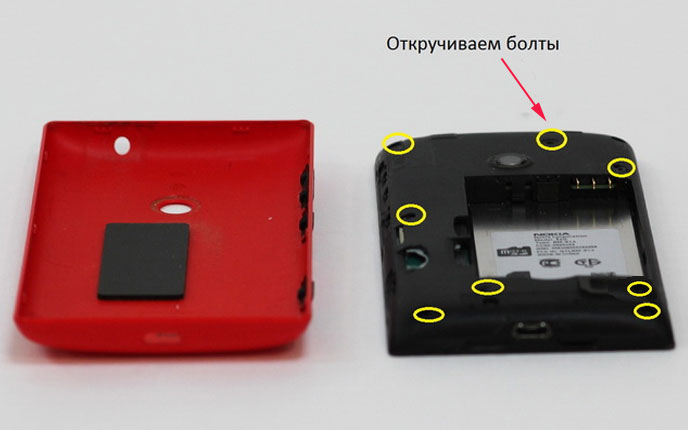

3. Поочередно откручиваем восемь винтов на задней крышке аппарата. Все винты отвинчиваются против хода часовой стрелки. На открученных винтах производитель делает особое ударение, рекомендуя повторно их не использовать, рискуя получить люфт и поскрипывания крышки.

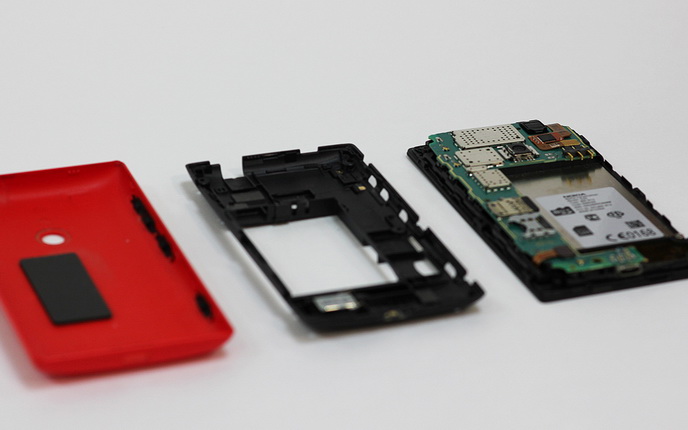

4. Снимаем заднюю корпусную часть. Если считать с задней крышкой, то часть получается средней.

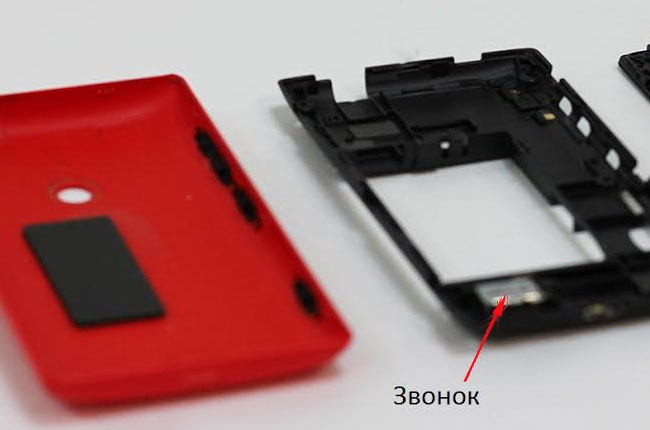

5. На задней корпусной части расположен полифонический динамик, извлекать нам его не надо, так как мы просто меняем тачскин. Осторожно откладываем корпусную часть с динамиком в сторонку.

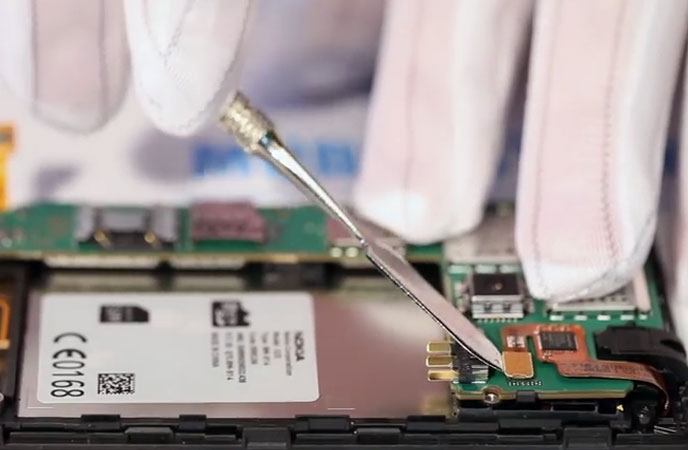

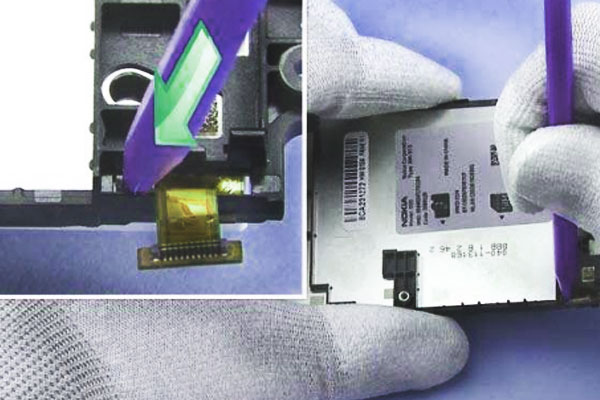

6. На системной плате отсоединяем дисплейный шлейф. Отсоединяя его надо соблюдать осторожность, чтобы не повредить разъем или любые другие компоненты поблизости.

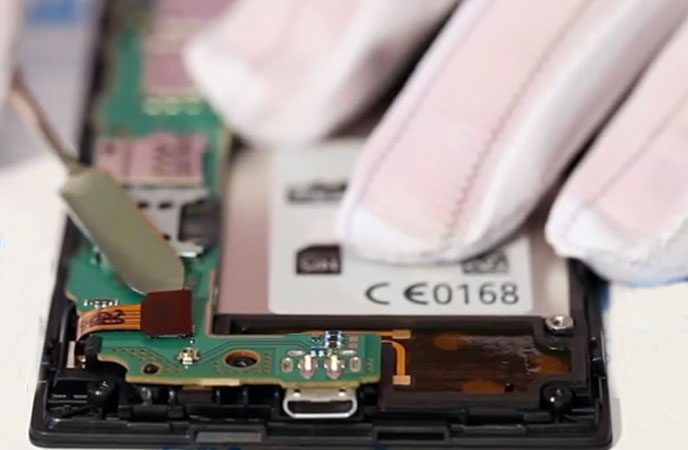

7. Затем также осторожно отсоединяем шлейф сенсорного стекла.

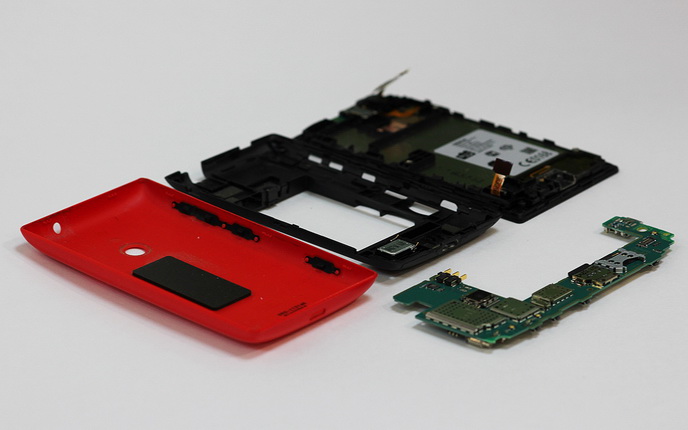

8. После отсоединения шлейфов аккуратно извлекаем системную плату.

9. Теперь настал самый ответственный момент, когда надо разобрать дисплейную сборку Nokia Lumia 520. Осторожно поддевая, отсоединяем дисплей от сенсорного стекла, нажимая на дисплейную поддержку в отверстие рядом.

Обратите внимание, что поддевать дисплей рекомендуется только в одном месте, а не «подковыривать» его по всему периметру.

10. Вынимаем дисплей из дисплейной рамки.

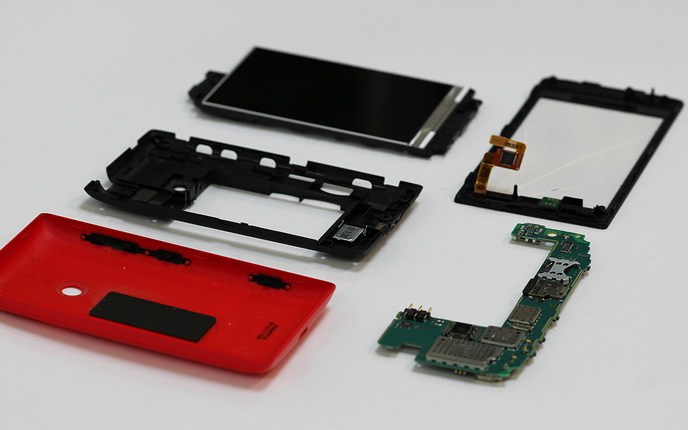

Телефон разобран. Поменяв тачскрин, собираем смартфон в обратном порядке.
